Димогенератор своїми руками — схеми та майстер-класи, як зробити для холодного копчення вдома + фото

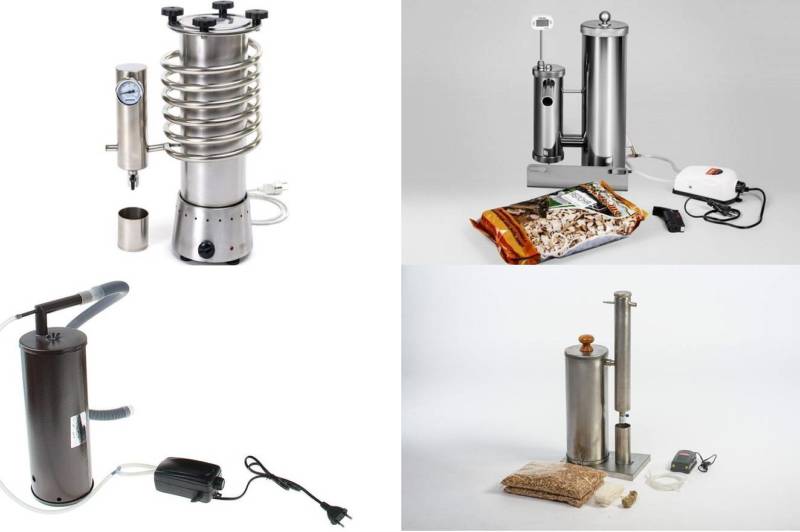

Хоча процес копчення при низьких температурах триває довго, він того вартий. У продажу є багато фабричних виробів, але економніше зробити димогенератор власноруч.

Утворювані при такій обробці копчені продукти набувають свого особливого, смачного аромату. Крім того, вони зберігаються тривалий час, адже під впливом цього процесу бактерії гинуть і не псують готову їжу.

Димогенератор для копчення своїми руками

Існує багато способів зробити димогенератор власноруч, який за функціональністю не поступатиметься заводським моделям, а іноді навіть перевершує їх. Розглянемо різні варіанти виготовлення пристрою з різних конструкцій. Матеріали для цього часто можна знайти в будь-якому будинку.

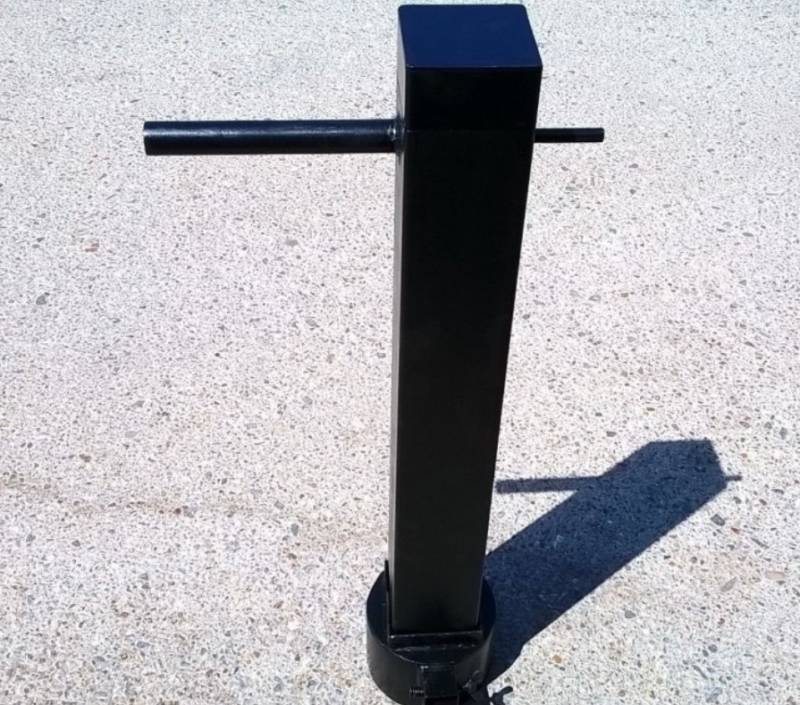

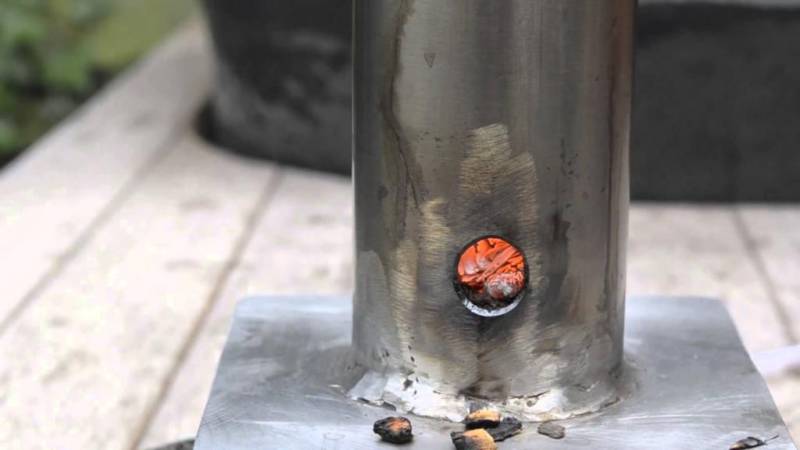

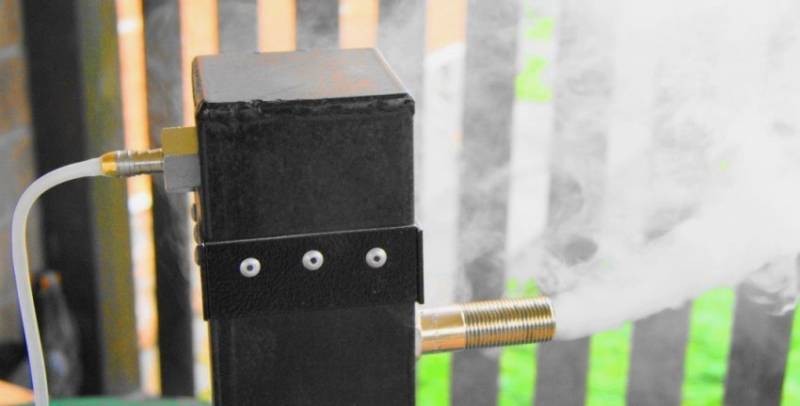

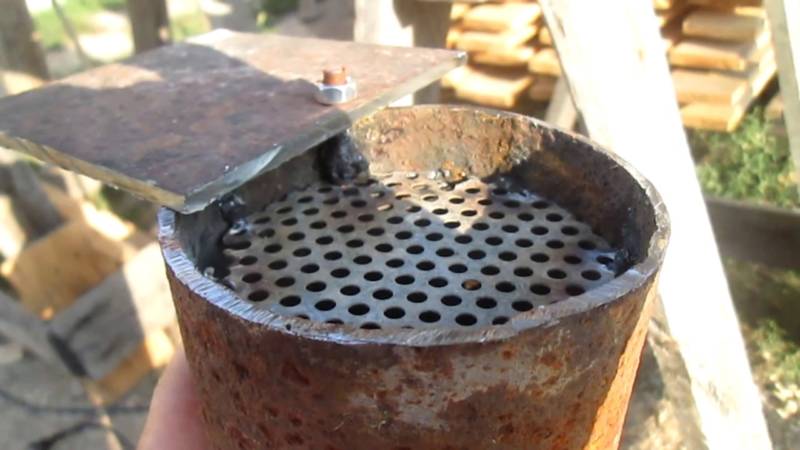

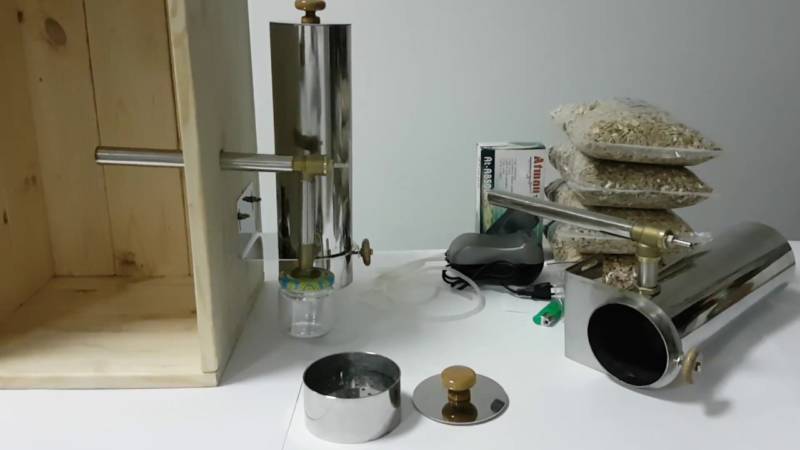

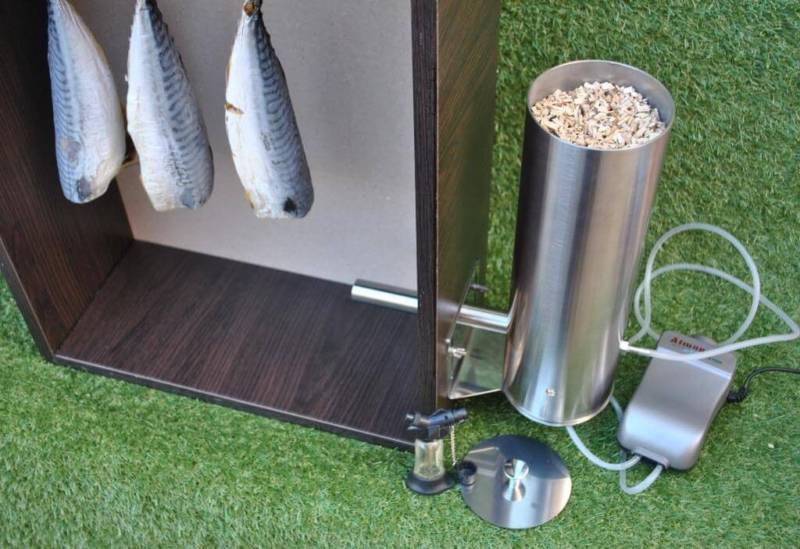

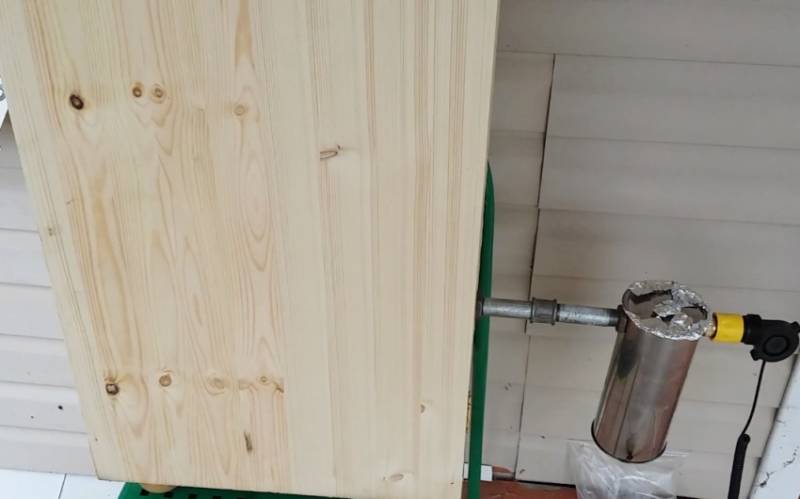

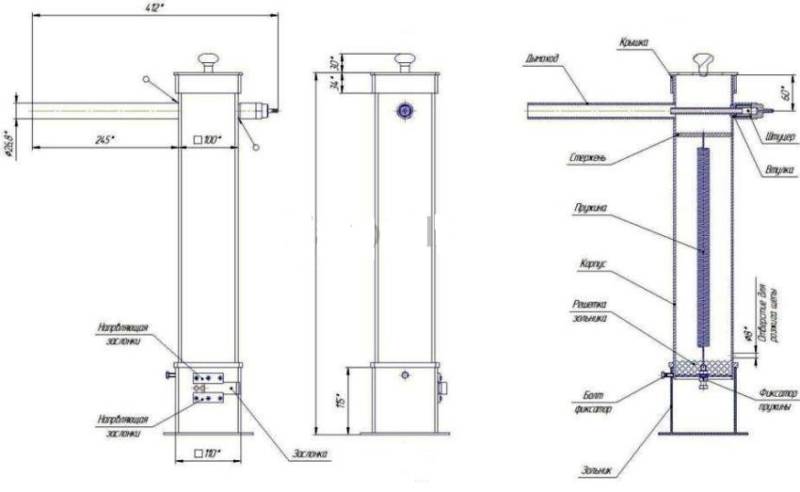

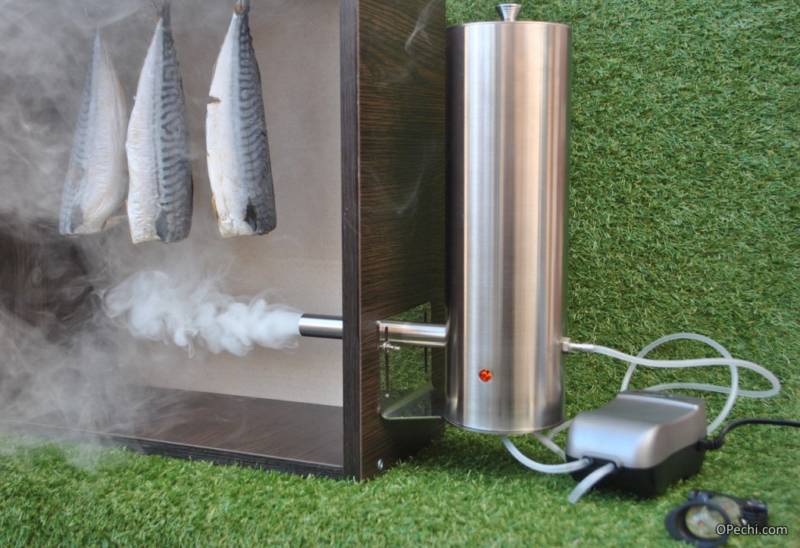

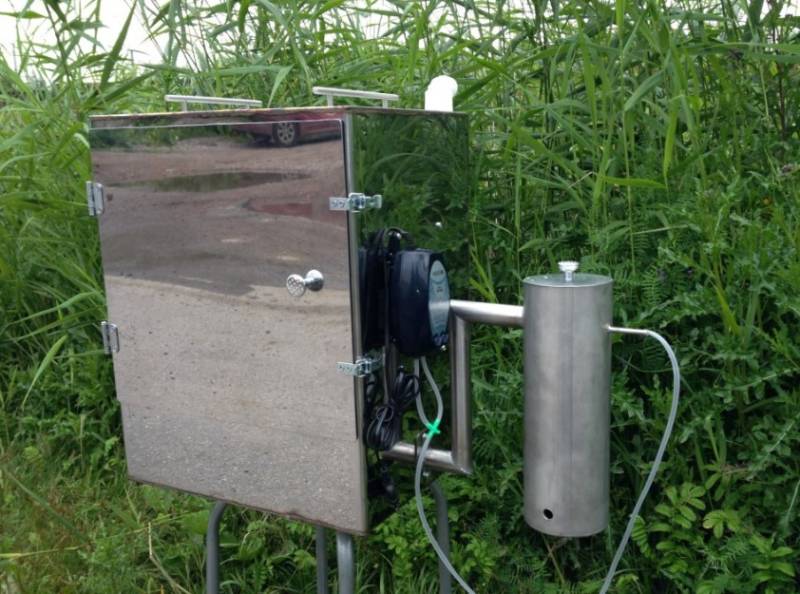

Простий димогенератор для холодного копчення

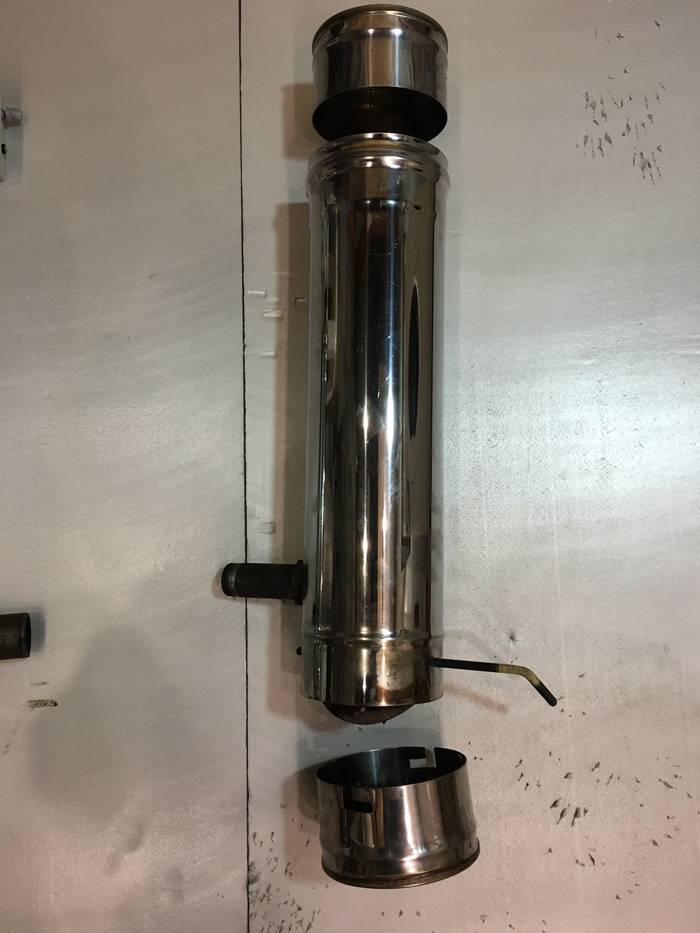

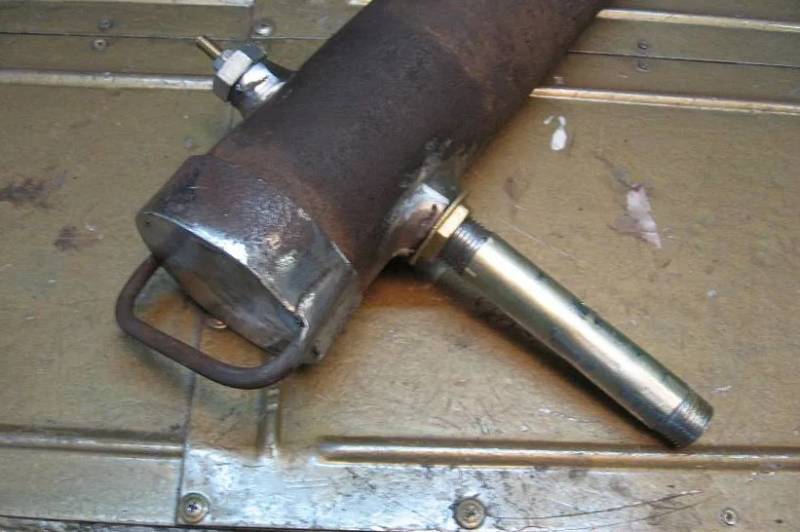

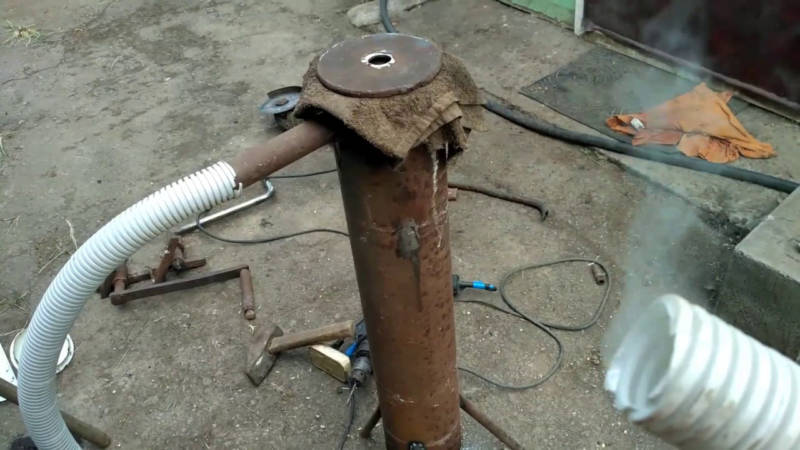

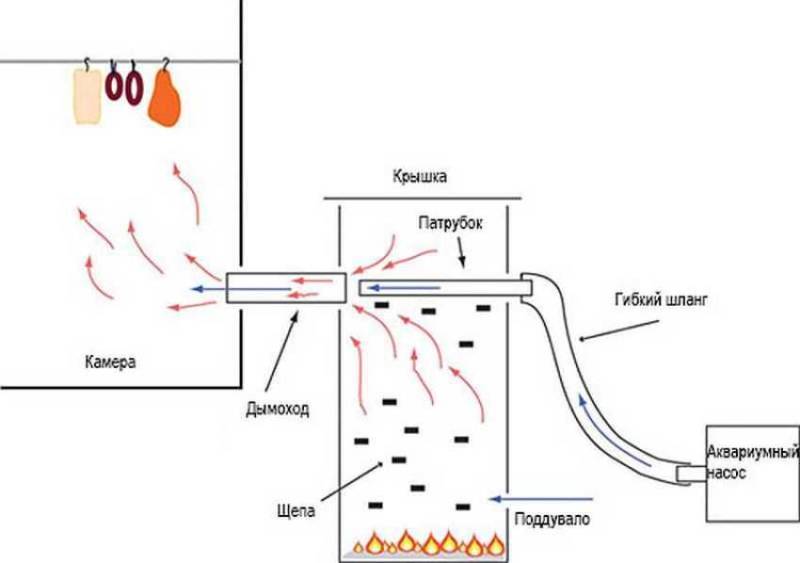

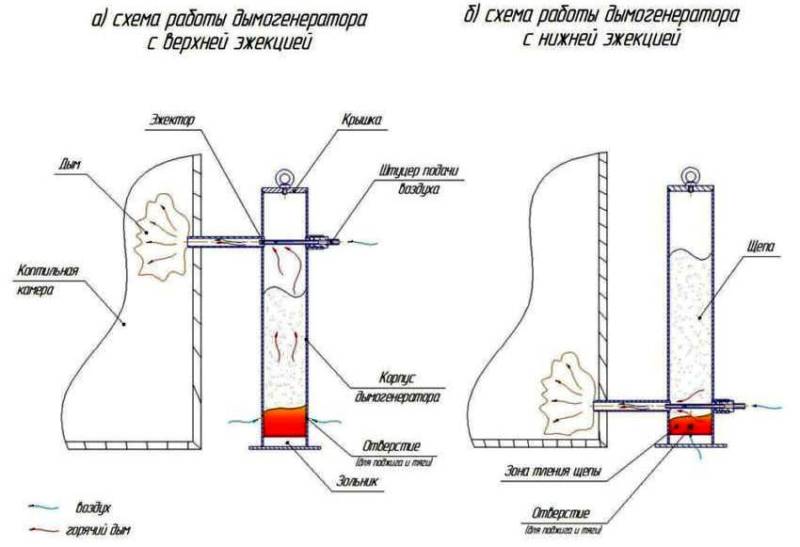

Можна виготовити невеликий коптильний апарат із металевої труби. З трубки формується корпус, куди насипають тирсу. У нижній частині тирсу підпалюють, а дим піднімається вгору та відводиться по трубі до коптильні.

Для кращої тяги застосовується компресор. Для виготовлення димогенератора своїми руками потрібно підготувати такі матеріали: трубу довжиною 60 см і більше, краще 1 м; трубу 3/4 дюйма – 30 см; трубу 1/4 дюйма – 20 см; сітку з осередками 2–3 мм; арматуру для ніжок; а також компресор від акваріума потужністю 1,5–2 л/хв.

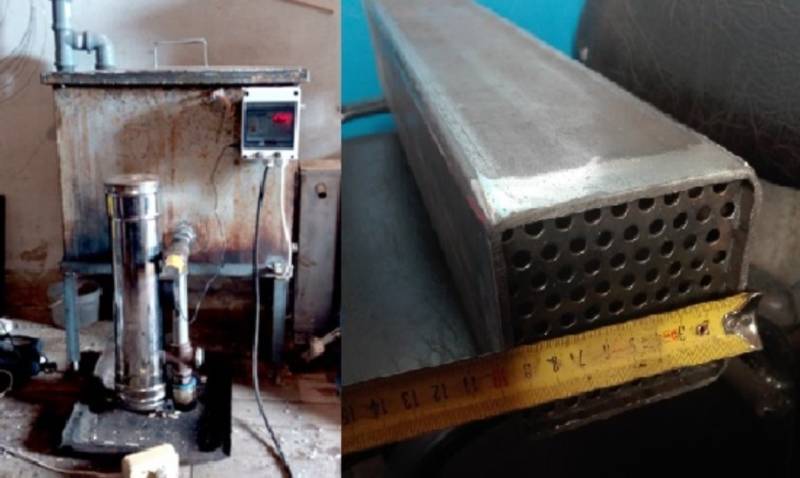

Тепер надаємо збірний процес на основі профільної труби 100×100 мм:

1. На відстані 2 см від нижнього краю за допомогою болгарки робимо пропили на двох протилежних сторонах труби.
2. Із сітки вирізаємо квадрат, розміри якого трохи перевищують внутрішній розмір труби. Вставляємо його в пропили з різних сторін трубки.

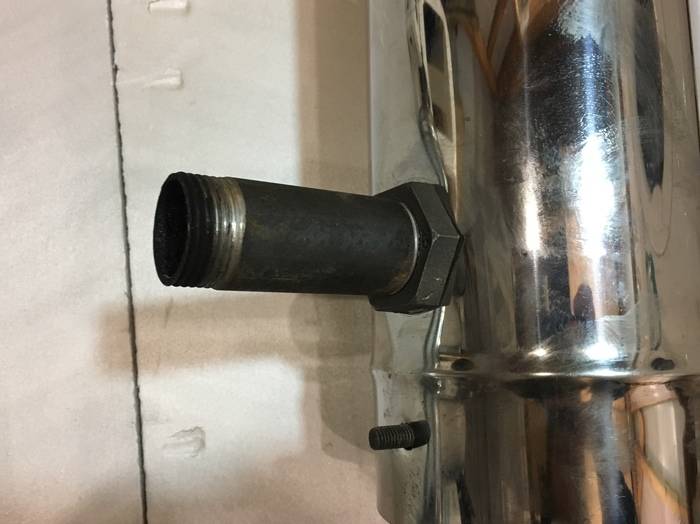

3. На другій стороні приварюємо відрізок труби 3/4 дюйма.
4. Чітко навпроти приварюємо штуцер для підключення компресора. Його центр повинен збігатися з центром уже привареної труби 3/4 дюйма.
5. Беремо тонку трубку і вставляємо її в штуцер: вона проходить через весь корпус і заходить у трубу навпроти на 1 см. Через цю трубку надходить повітря від компресора, що створює тягу і сприяє горінню. Потужність диму можна регулювати компресором.
6. Формуємо кришку: відрізаємо металевий квадрат, який більший за діаметр труби корпусу. В центрі робимо отвір і монтуємо ручку. Обвівши краї труби, робимо відступ 2 мм від лінії і приварюємо металеву смужку шириною 1 см. Тепер кришка не зісковзне.
7. На нижній частині, де закріплена сітка, приварюємо 4 відрізки арматури – ніжки апарата.

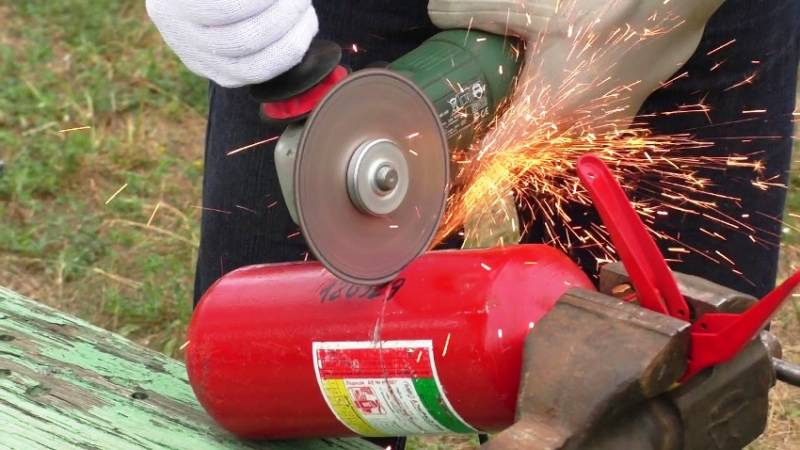

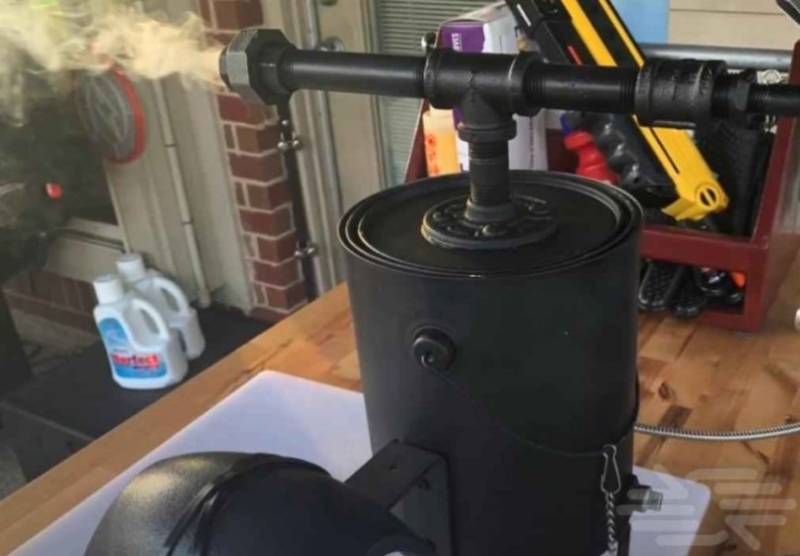

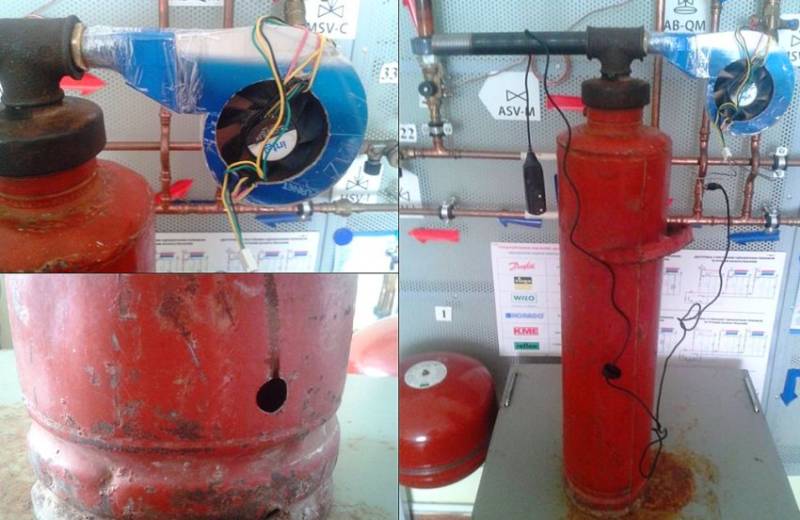

Конструкція зі старого вогнегасника

Такий димогенератор виготовляється своїми руками у наступному порядку:

1. Беремо вогнегасник, ретельно очищуємо його внутрішню частину від іржі та інших забруднень.
2. У верхній частині корпусу обрізаємо кришку висотою 4–5 см.

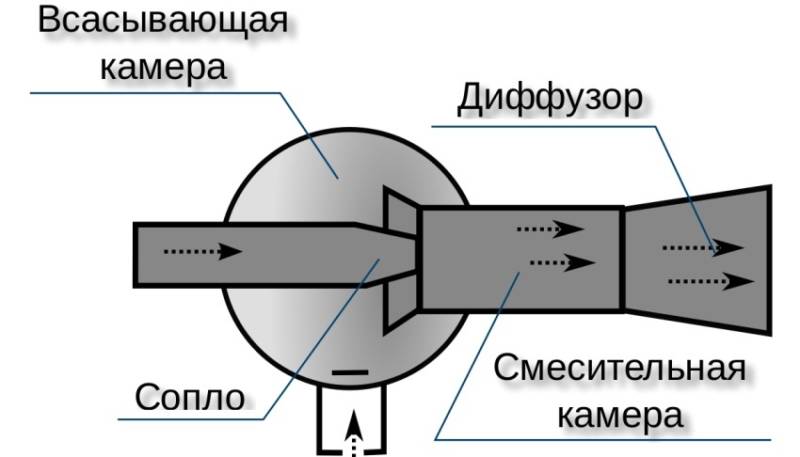

3. У верхній кришці свердлимо отвір і вставляємо ежектор та трійник.
4. З одного боку трійника підключається компресор, а з іншого виходить патрубок у коптильний відсік.
5. На бічних стінках вогнегасника знизу робляться отвори для підпалювання щепи та подачі повітря.

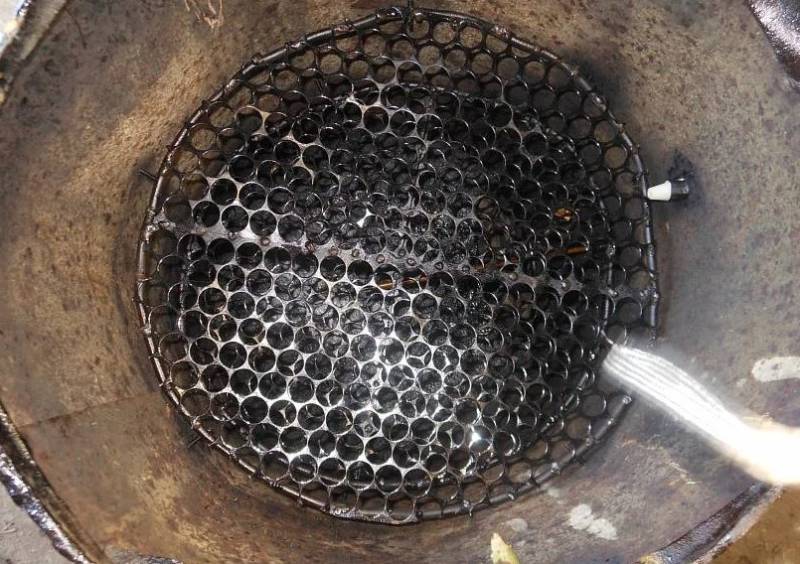

Всередині корпусу встановлюється колосник, який відокремлює паливо від днища. По центру камери монтується спіраль навколо металевого прута.

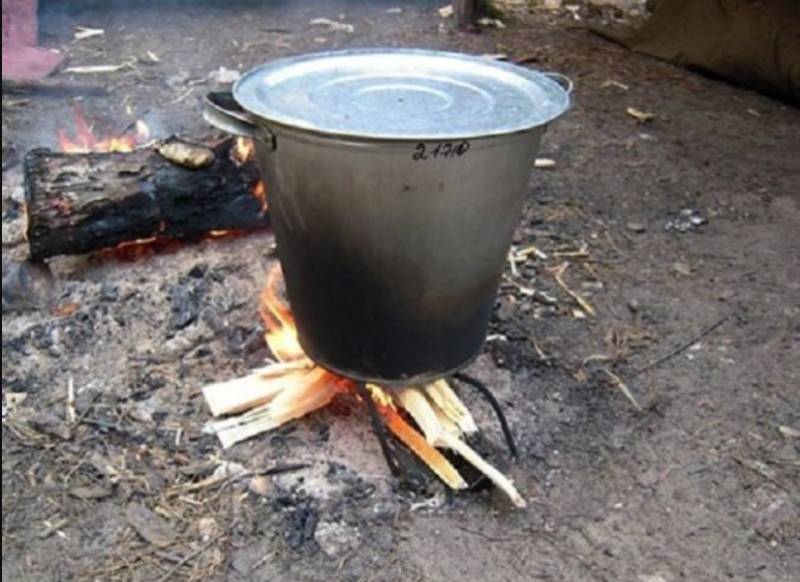

Димогенератор із відра для гарячого копчення

Для виготовлення цього пристрою для копчення знадобляться: бочка, електроплитка з однією конфоркою, відро, сітка або прути з гачками, металевий лист для кришки. У такій конструкції деревна тріска тліє без відкритого вогню. Коли вмикається електроплитка, поступово нагрівається ємність з тирсою, і вони починають тліти, виділяючи дим.

Природним шляхом дим підіймається вгору та огортає продукти, розташовані зверху. Для однієї закладки такому димогенератору потрібно близько 5 годин. Потрібно слідкувати за процесом тління та регулювати температуру конфорки, не відходячи надовго від плити. Хоча копчення вимагає зусиль, конструкція проста у виготовленні.

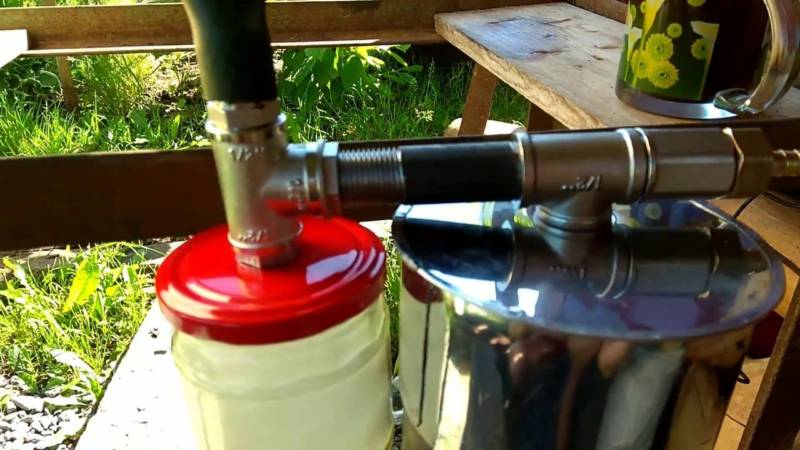

Коптильня з звичайної труби

Щоб зробити коптильню власними руками, потрібно взяти труби, старий чайник та нержавіючу сталь. Для цього збирають димогенератор і прилаштовують його до ємності для копчення.

Деталі процедури:

• З чайника видаляються всі пластикові елементи.
• У кришці робиться отвір, куди вставляється конструкція, що складається зі штуцера та трубки меншого діаметра.
• У трійник заздалегідь вкладаються підготовлені штуцер з трубкою.
• У чайник насипаються деревні тріски, а у нижній частині корпусу просвердлюється отвір для подачі повітря та підпалювання трісок.
• На штуцер накручується шланг, до якого підключається компресор малої потужності.

Тепер створюється камера для копчення. Для неї обирається труба великого діаметра, щоб забезпечити більше простору. Днище циліндра приварюється за допомогою металевого круга, а зверху нього укладається фольга.

У корпусі робляться отвори на 2 ярусах, куди встановлюються фрагменти арматури. На них кріпляться гачки для підвішування виробів. З металевого круга та смуги виготовляється кришка.

У ній заздалегідь потрібно зробити отвір для коптильні, розміром під d меншої труби. Тепер димовий генератор міцно приварюється до кришки. При монтажі димогенератора варто подбати про герметичність кришки, щоб дим не просочувався крізь неї. Тут верхній край труби зсередини підварюється додатковим шаром металевої стрічки.

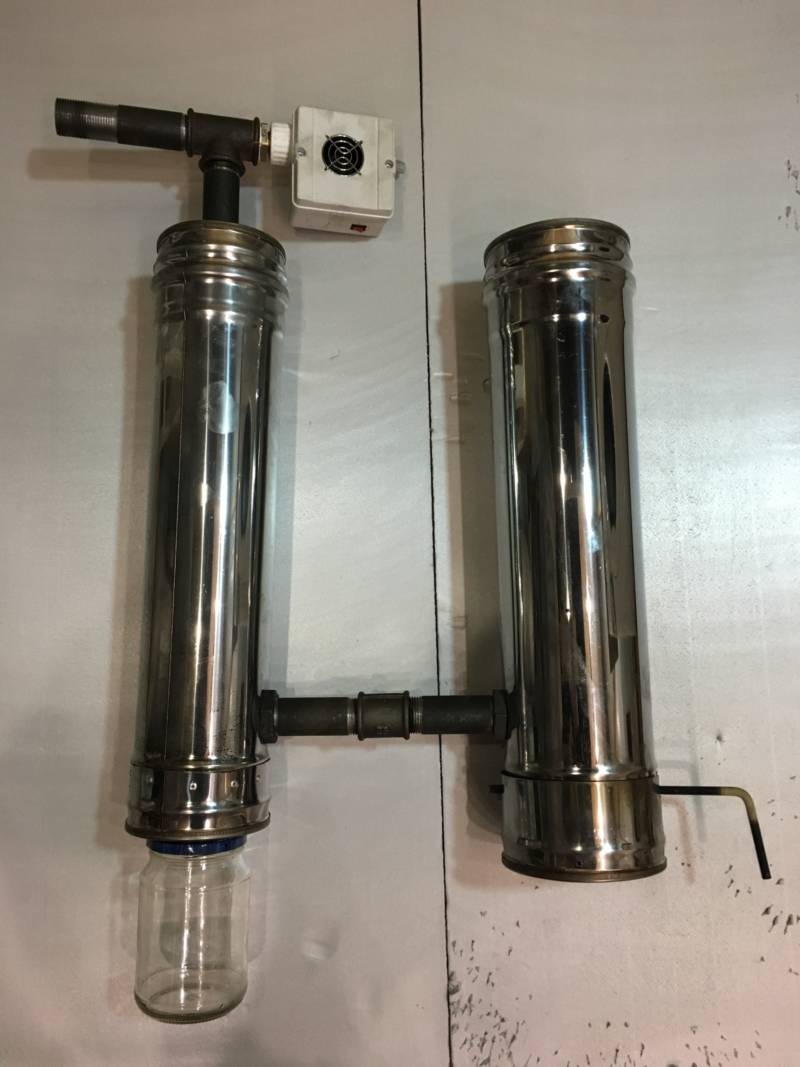

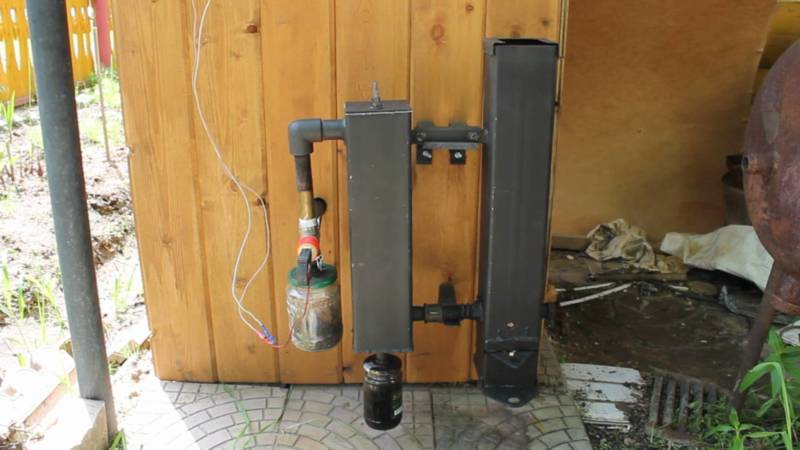

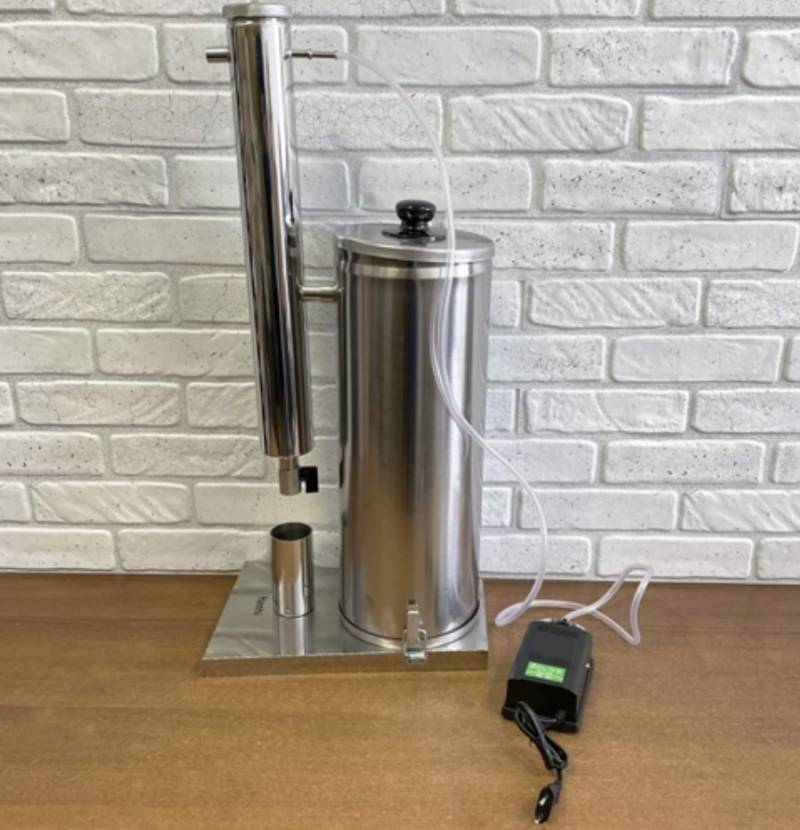

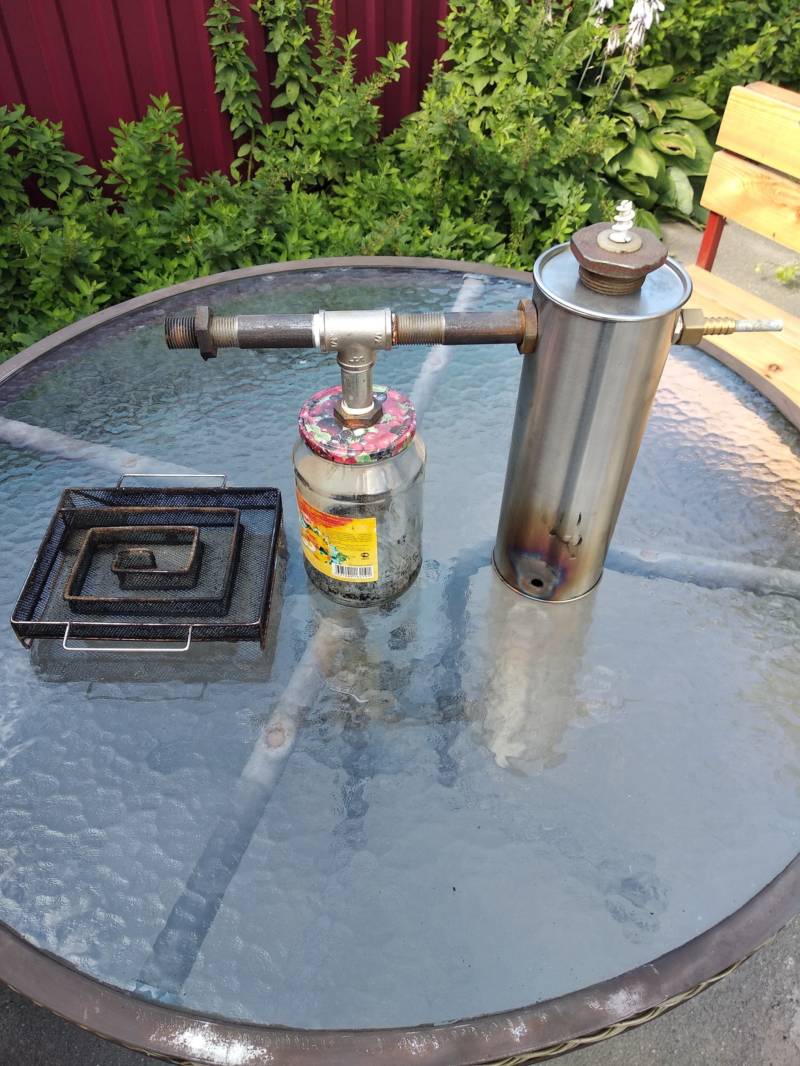

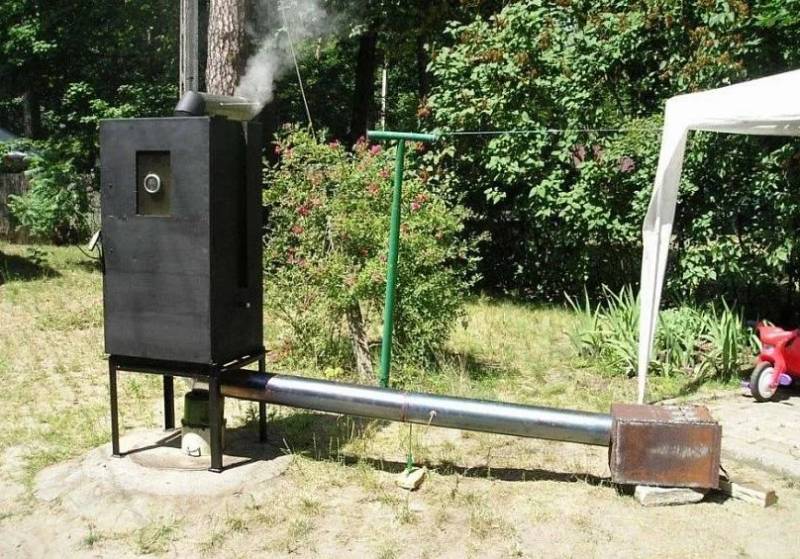

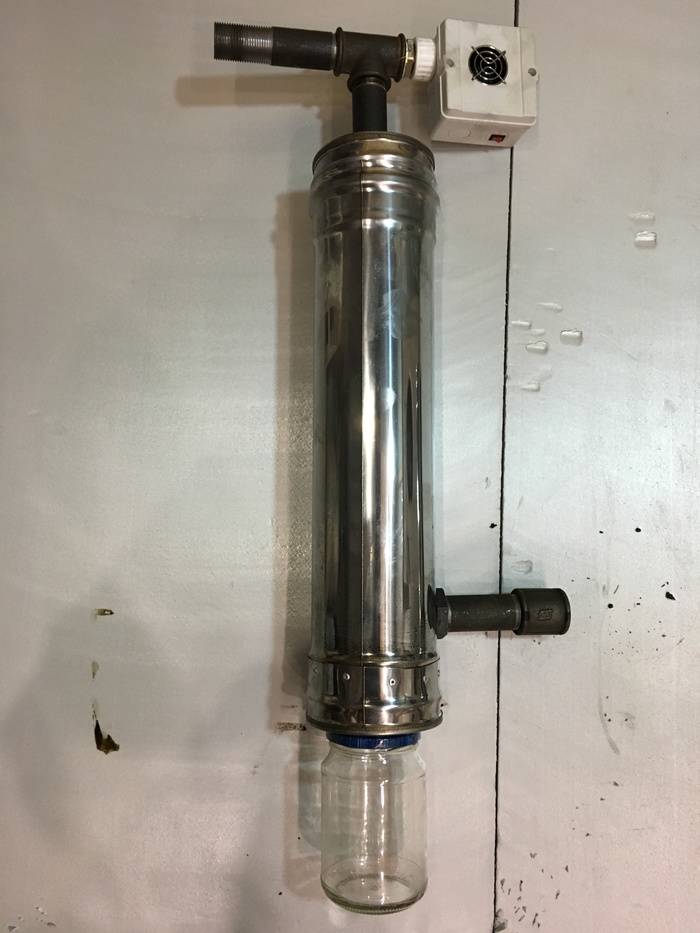

Димогенератор з відстійником власноруч

Апарат для утворення диму з відстійником допомагає коптити продукти довше та якісніше. Для ефективної роботи такого апарата потрібно розрахувати його розміри.

Перш за все варто визначитися з об’ємом відстійника. Потрібно врахувати кількість продукції, яку планується коптити за один раз. Об’єм відстійника роблять не менше ніж у 1,5–2 рази більшим за місткість камери для копчення.

Розраховується довжина труби, яка поєднує камеру для копчення та відстійник. Очікується, що вона буде подовженою. Оптимальна довжина труби — 50–100 см. Ще одним важливим аспектом є діаметр труби, що веде від коптильної камери до відстійника. Він повинен бути не менше 50 мм, щоб дим міг вільно проходити.

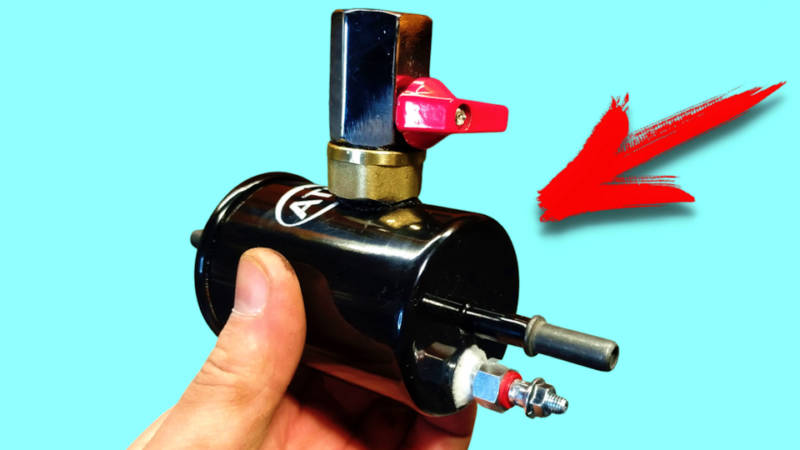

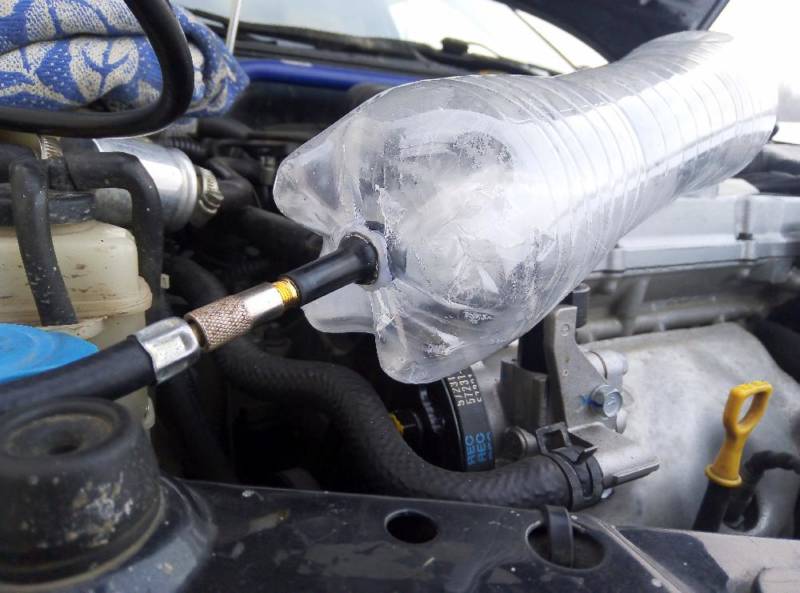

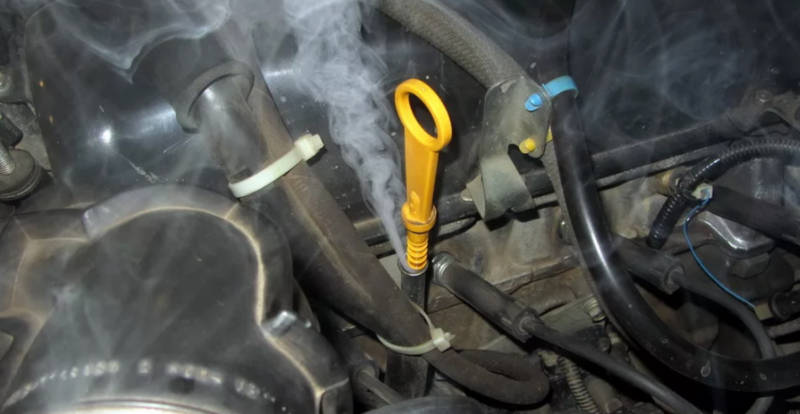

Димогенератор для авто: як зробити в домашніх умовах

Є чудова можливість виготовити димогенератор власноруч, не виходячи з дому. Існує багато варіантів з різними модифікаціями та функціями. Тут ми розглянемо деякі з них.

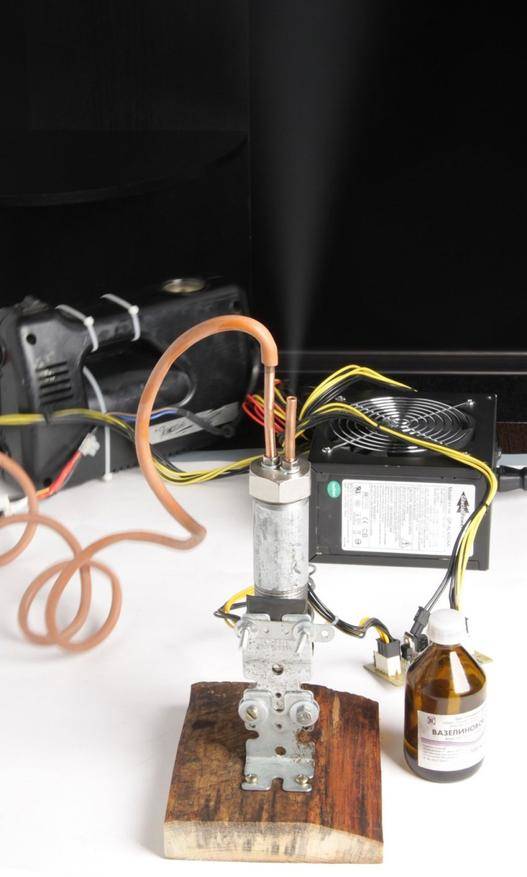

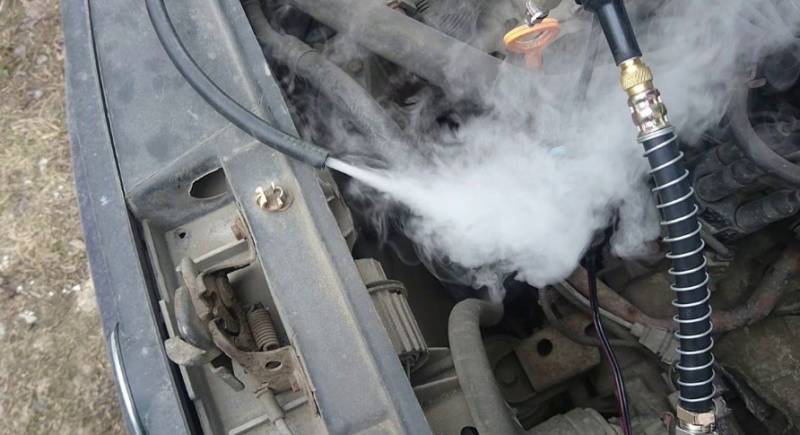

З охолодженням

Автомобілі мають комплекс систем та агрегатів, які тісно взаємопов’язані між собою. Жоден транспортний засіб не застрахований від несподіваної поломки. У разі появи несправності слід відвезти автомобіль на діагностику.

В окремих випадках поломка настільки нескладна, що її можна виявити, не виходячи з дому. Якщо ж проблема пов’язана з порушенням герметичності однієї з систем, тоді слід придбати агрегат — димогенератор.

Враховуючи, що він коштує дорого, можна заощадити та зробити його власноруч. Димовий генератор використовується для виявлення порушень герметичності системи охолодження.

Методика роботи генератора ґрунтується на використанні густого диму, часто білесого відтінку, який подається під тиском 0,3–0,5 бар у систему. Він допомагає виявити будь-які неплотності, які не помітні неозброєним оком.

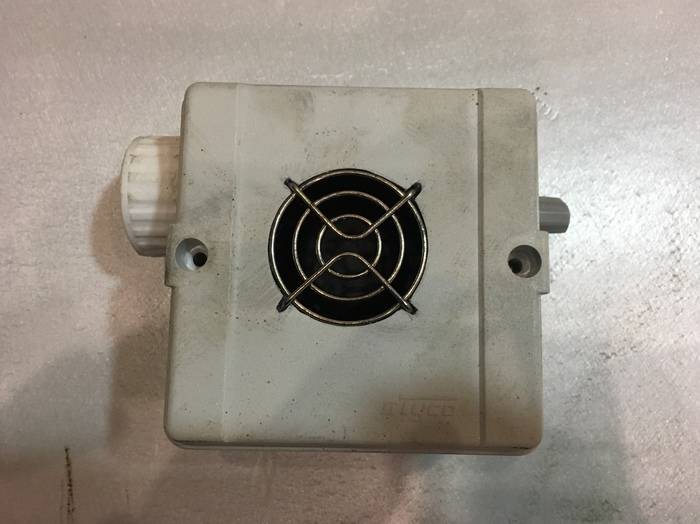

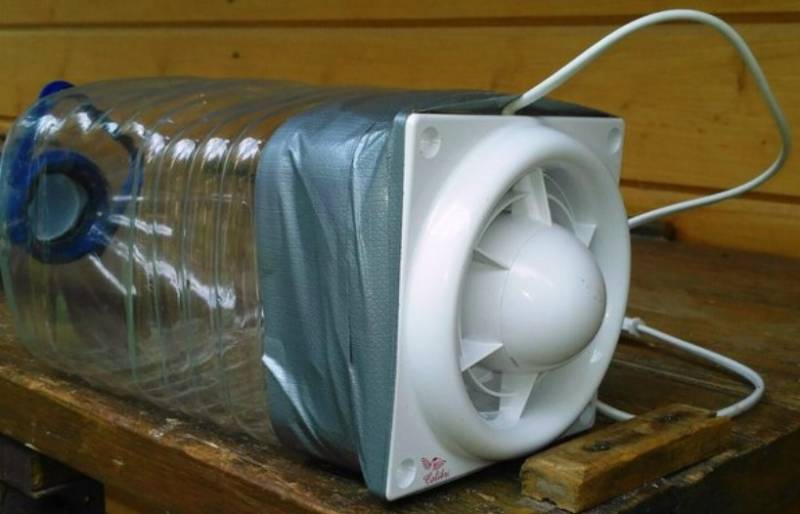

З вентилятором

Дим від сигарет допомагає виявляти неплотності в тих місцях автомобіля, де має бути повна герметичність. Вентилятор дозволяє подавати повітря, тим самим швидше заповнювати перевірювану систему та контролювати її на герметичність.

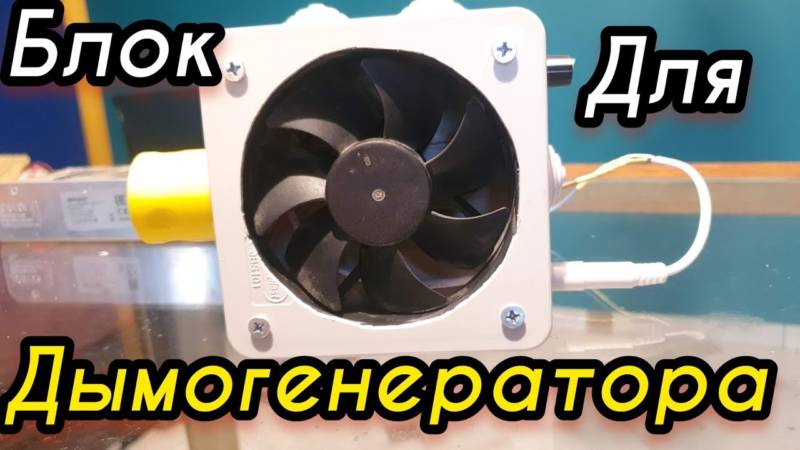

Різні майстри адаптують звичайний комп’ютерний кулер, роблять йому пластиковий вихід для трубки та подальшої роботи з димом. Існують різні способи, як це зробити.

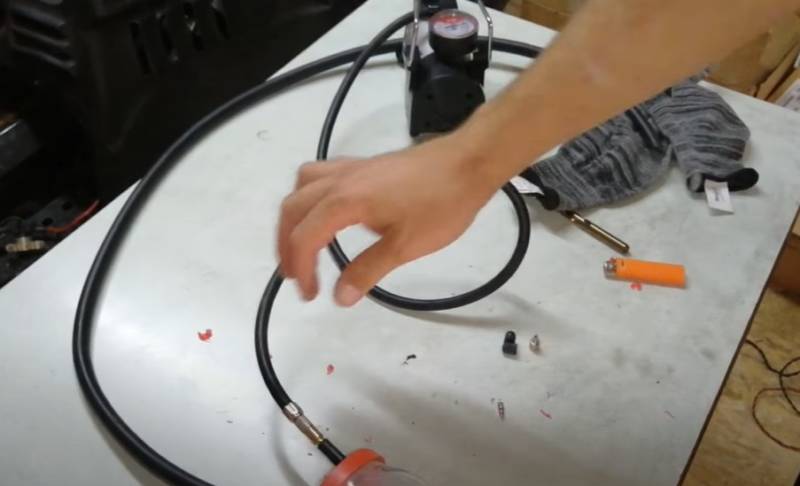

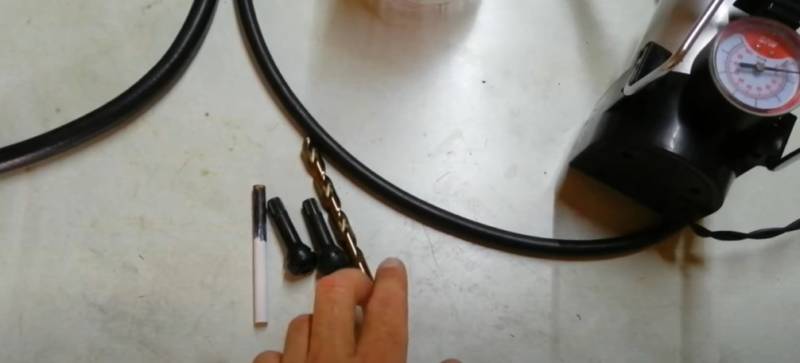

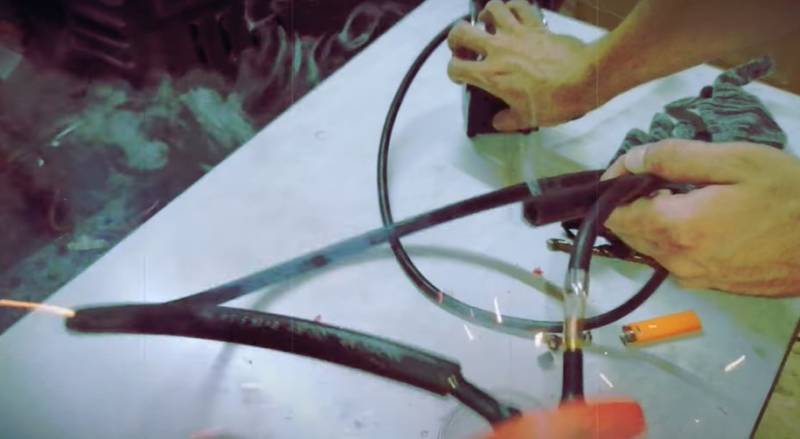

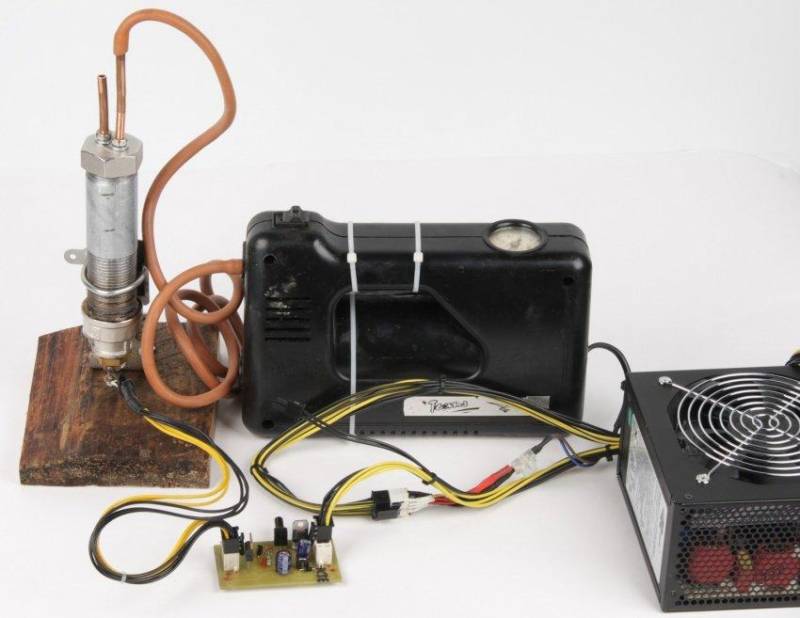

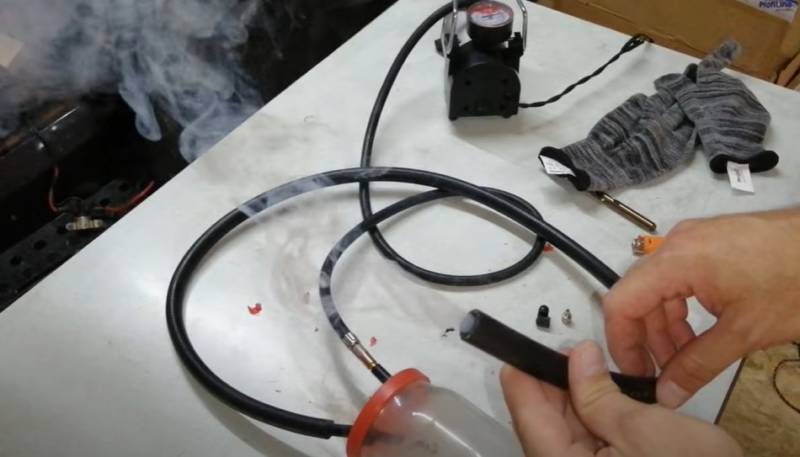

З компресором

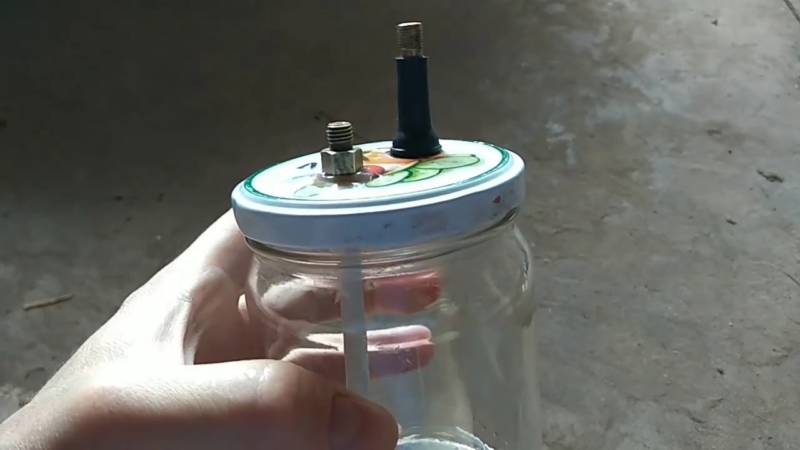

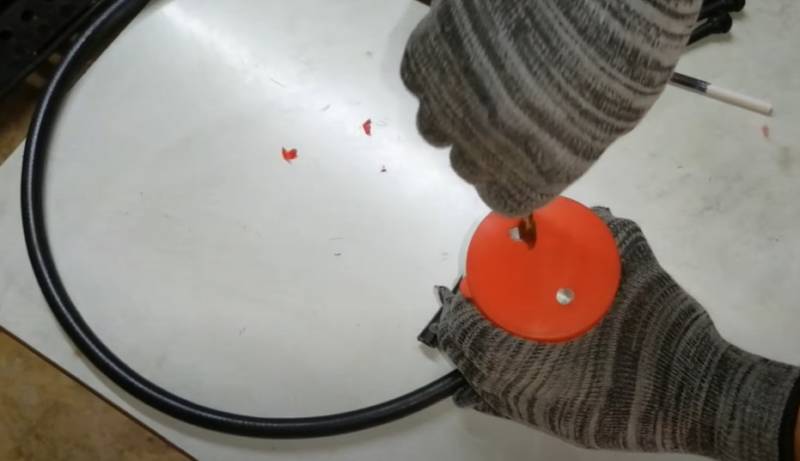

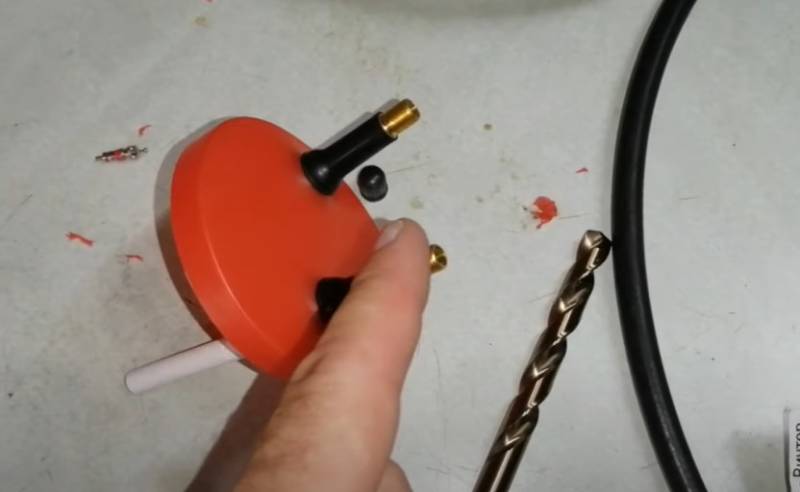

Для цього знадобиться автомобільний компресор, півлітрова банка з кришкою, свердло на 10 мм, 2 патрубки від безкамерної шини, сигарета та шматок шланга. У кришці продірявлюють 2 отвори.

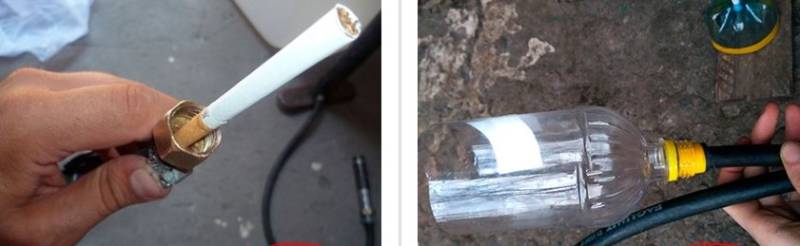

З внутрішньої сторони в отвори вставляються 2 згадані патрубки. Там, де виходитиме дим, відкручується золотник. Знизу в нього вставляється сигарета в металевій оправі — вона буде давати дим. На кінець з відкрученим золотником надягається шланг, а на інший патрубок накручується шланг від компресора.

Модернізація димогенератора власними руками

Майстри-умільці вдосконалили апарат для утворення диму. Вони придумали різні нововведення, які впливають на роботу та ефективність пристрою, а також роблять його зручнішим у використанні. Серед них – регульована тяга, зольник та збір конденсату. Усе це за бажанням може зробити кожен господар.

Регульована тяга

Для конструкцій димогенераторів придумали різні вдосконалення, серед яких – регульована тяга. Інтенсивність горіння можна змінювати, регулюючи роботу компресора.

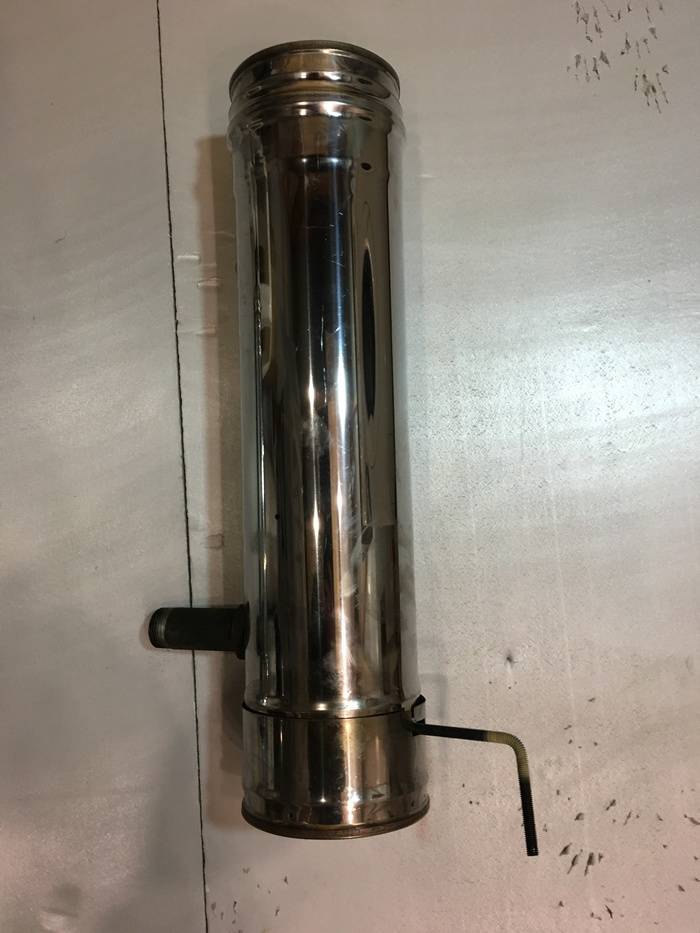

Корпус можна оснастити регульованим піддувалом. Він виконується за принципом шибера:

• у нижній частині корпусу, трохи вище місця кріплення стеки, приварюється фрагмент круглої труби довжиною 10–15 см;
• висвердлюються два отвори, розташовані точно один навпроти одного;
• береться прут, який проходитиме через ці отвори. Його довжина на 20 см більша за діаметр труби;
• з металевого листа товщиною 2–3 мм вирізається круг, діаметр якого трохи менший за внутрішній діаметр труби;
• з прута формується ручка;
• ручка вставляється в отвори, після чого приварюється відрізаний круг.

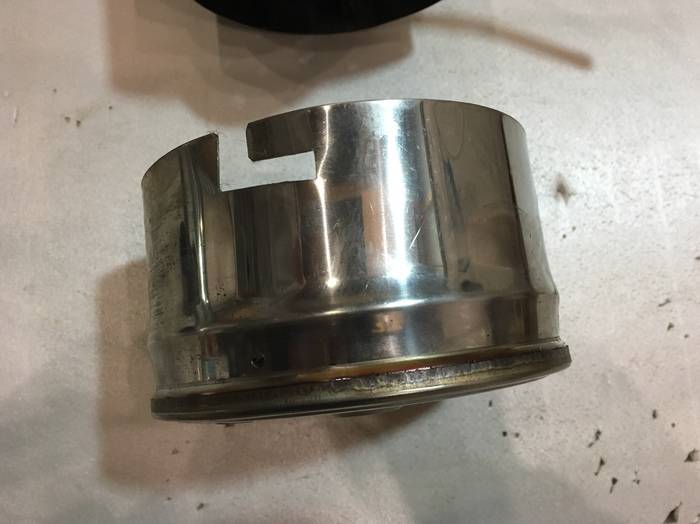

Сажник

При роботі димогенератора утворюється сажа. Вона осідає всередині корпусу та на поверхні продуктів, тому важливо періодично очищати камеру та трубу для безпечної та ефективної роботи.

Це буде краще, адже підсос повітря вдасться майже перекрити, а з шибером таке не вийде – повітря пройде через сітку. Сажник формується з фрагмента труби трохи більшого діаметра, ніж корпусна труба. Якщо такої немає, тоді потрібно її зварити.

На фрагмент труби наваривають дно, а до корпусу – по площі тонку металеву смугу. Корпус укладається в сажник. До нього також приварюються лапи.

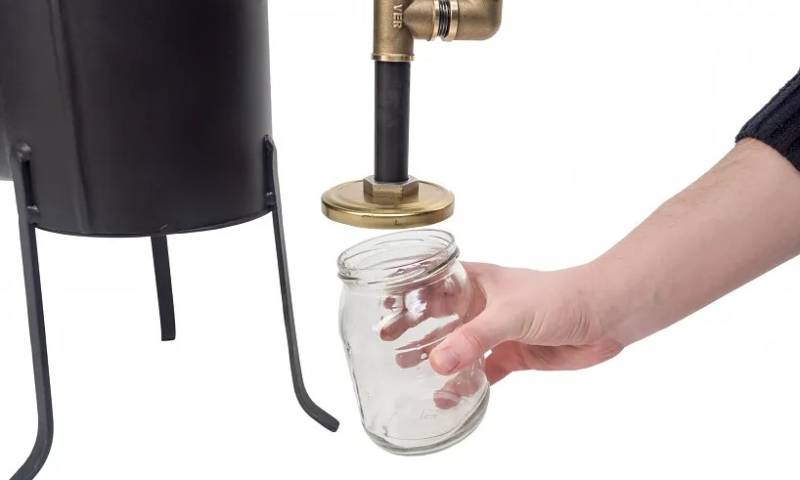

Таке пристрій дозволяє більшому об’єму конденсату накопичуватися в ємності.

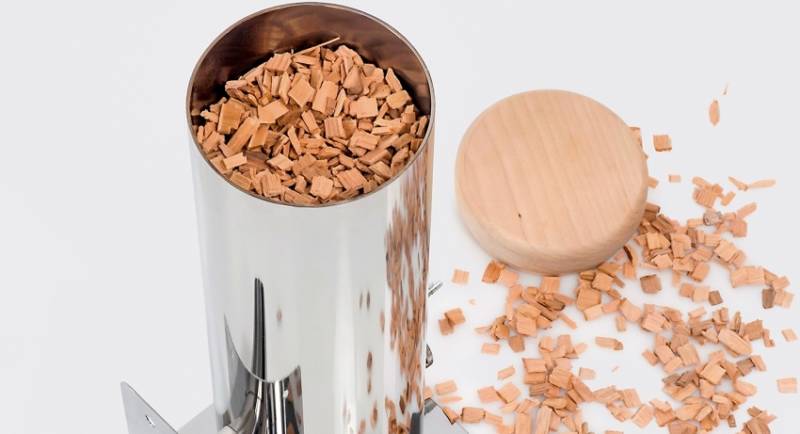

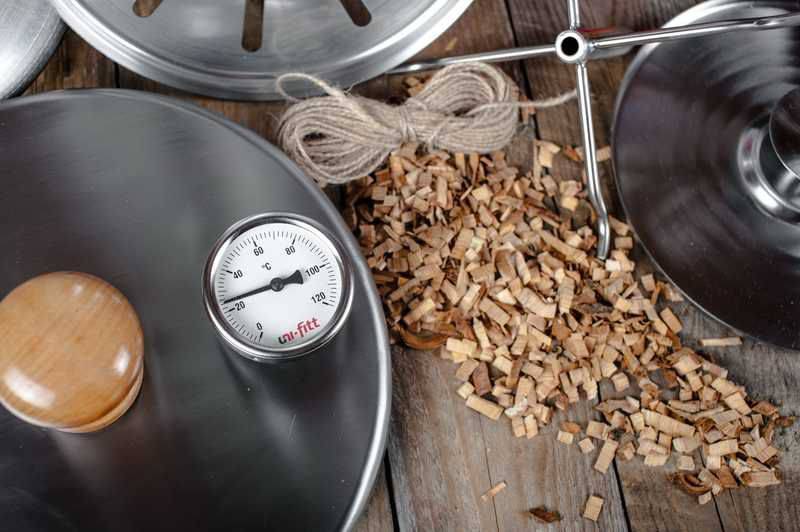

Паливо для димогенератора

Деякі фабричні моделі мають топку, що працює на газі або електриці. Але таке копчення може бути фінансово затратним. А прилад, який використовує дрібну деревину, заощадить ваші кошти. По‑перше, він економить електроенергію. По‑друге, у багатьох домовласників є багато дров. Якщо палива немає, його можна придбати в магазині.

Щепки або тирсу беруть із будь-якого дерева, тільки не слід брати хвойні – таким паливом можна зіпсувати смак м’яса, воно вийде гірким. Важливий і розмір дрібного дерева, адже для дрібної тирси треба передбачити в конструкції пружину, яка дозволяє диму проходити без труднощів. Великі компоненти таких пристроїв цього не потребують.

У статті наведено багато способів виготовлення димогенераторів. Одні призначені для копчення продуктів, інші — для діагностики вузлів автомобіля. Наведені покрокові інструкції допоможуть вам правильно зробити виріб із першого разу.
